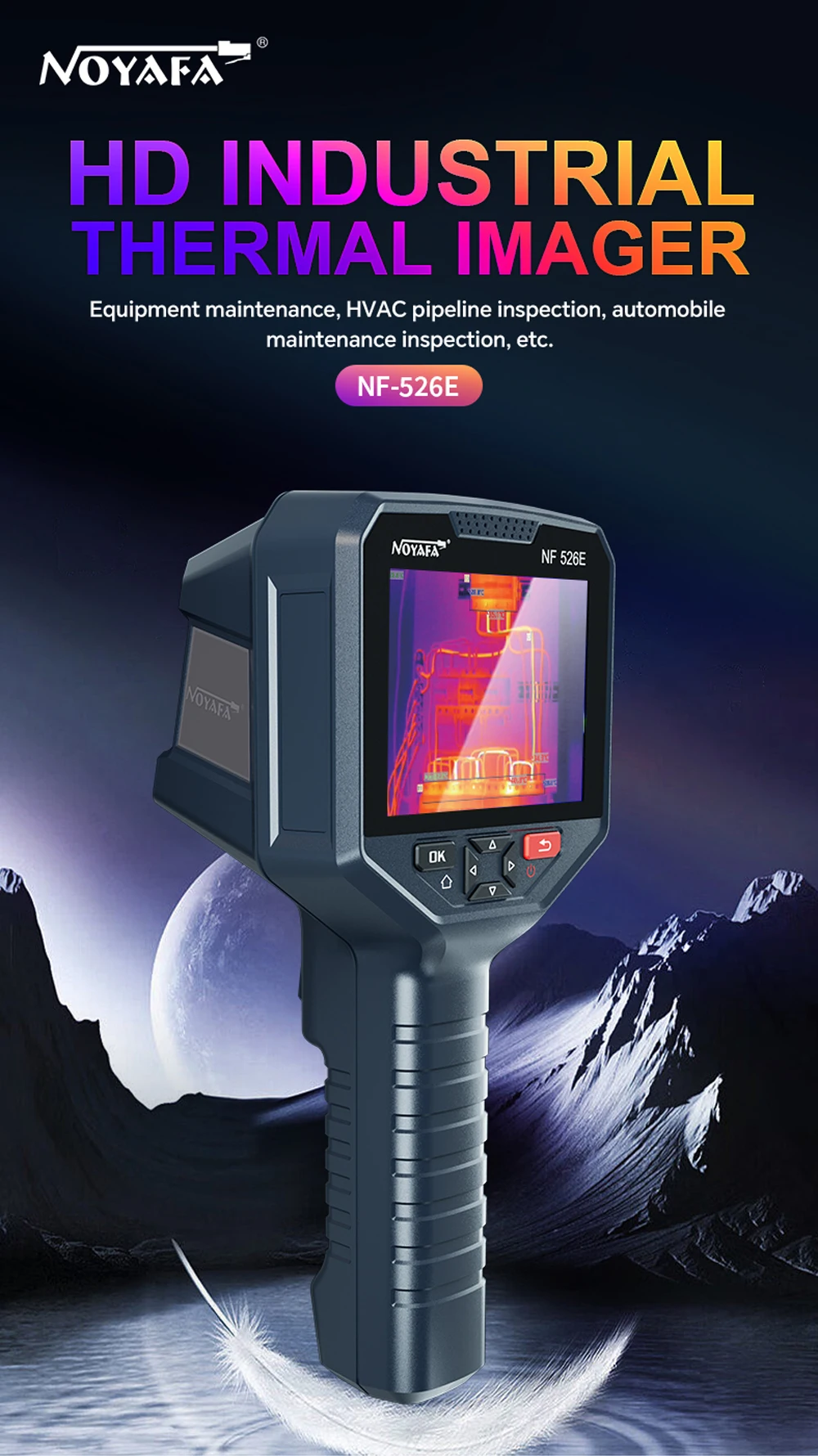

Noyafa NF-526E тепловізор для виявлення витоків у водопровідних трубах -20 °С до 400 °С 256x192

Комплектація:
- Сумка чехол для перенесення
- Ручний тепловізор Noyafa NF-526E
- Кабель USB Type-C
- Інструкція
- Коробка

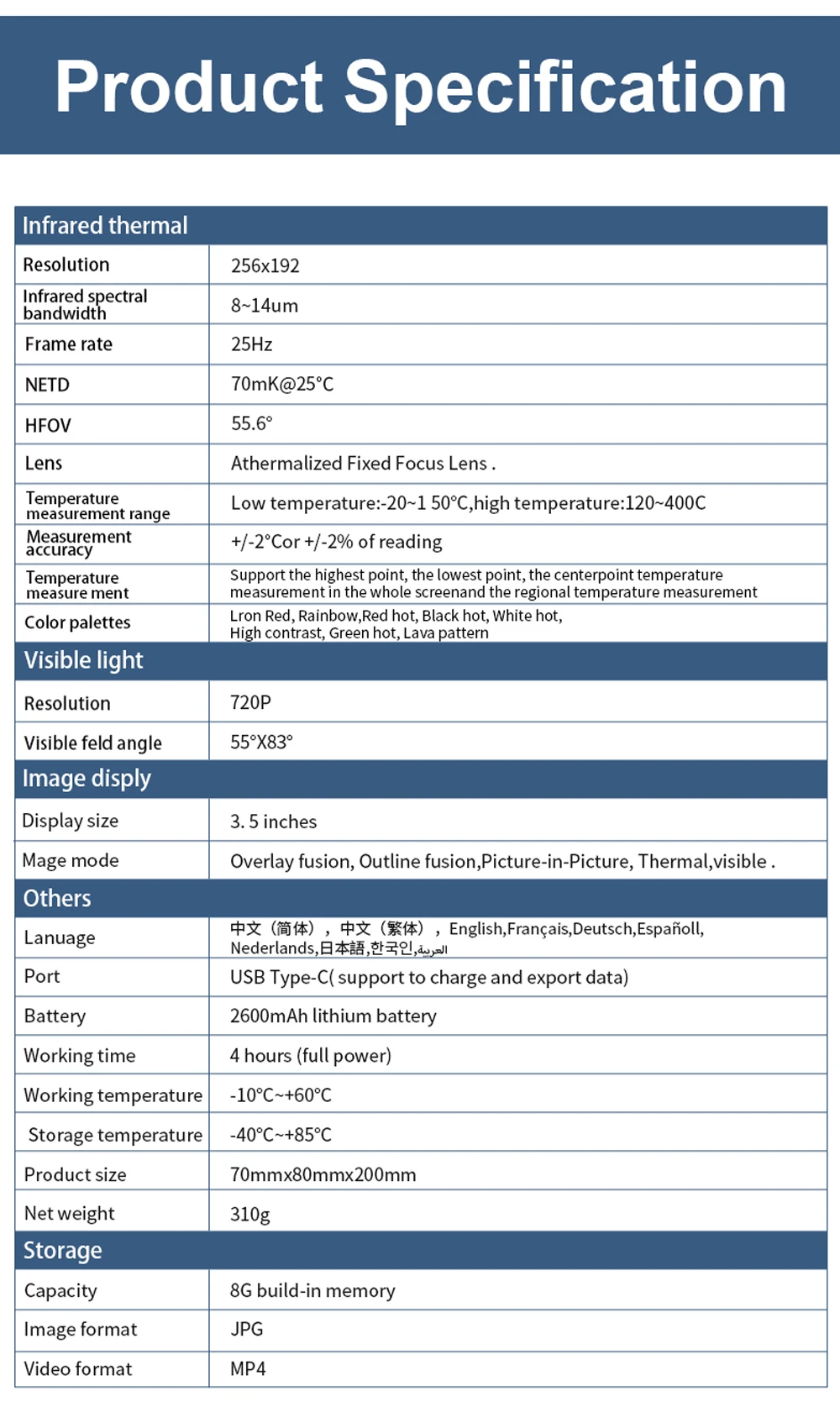

Технічні показники (Специфікація)

1. Модель: NF-526E Інфрачервоний тепловізор
2. Роздільна здатність: 256x192
3. Інфрачервона спектральна смуга пропускання: 8~14 мкм
4. Частота кадрів: 25 Гц
5. NETD: 70 мК при 25 ℃

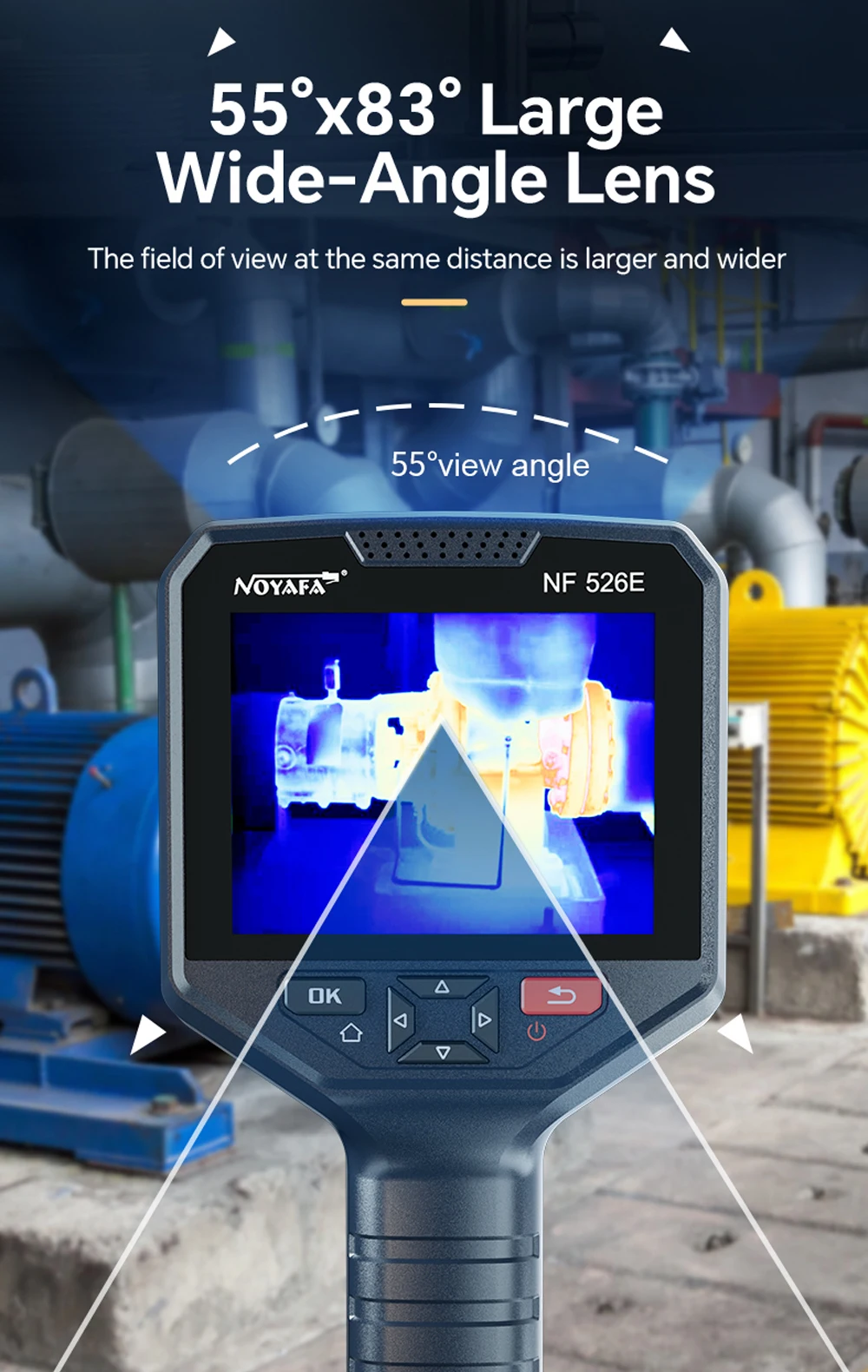

6. HFOV: 55.6°

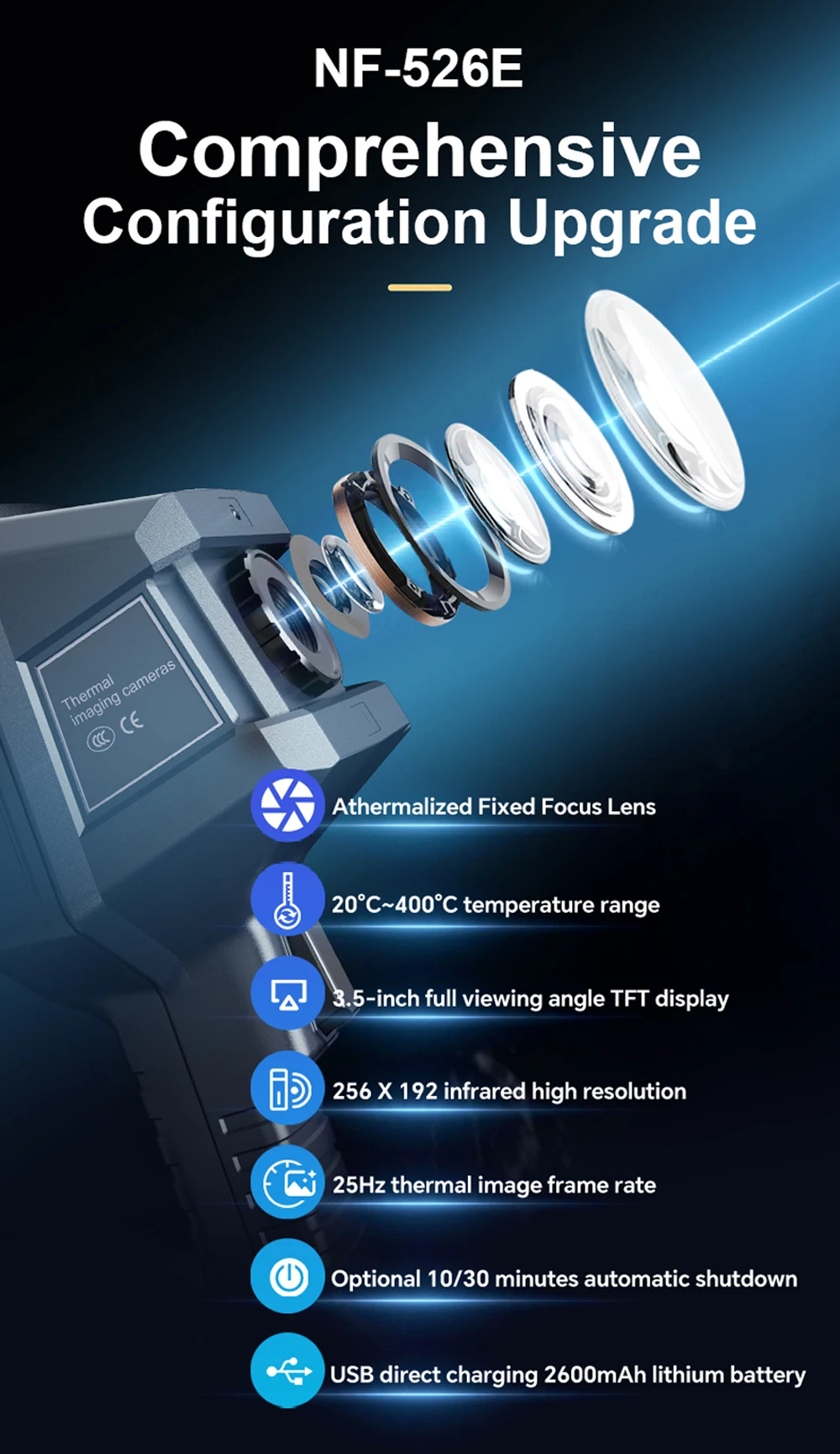

7. Об'єктив: Атермалізований об'єктив з фіксованим фокусом
8. Діапазон вимірювання температури: (Низька температура: -20~150, висока температура: 120~400 ℃)
9. Точність вимірювання: +/-2°C або +/-2% від показань
10. Вимірювання температури: Залізно-червоний, Райдужний, Червоний розпечений, Чорний розпечений, Білий розпечений, Висока контрастність, Зелений розпечений, Лавовий візерунок
11. Колірні палітри: Підтримка вимірювання температури найвищої точки, найнижчої точки, центральної точки на всьому екрані та регіональне вимірювання температури
12. Роздільна здатність: 720P
13. Видиме поле Кут: 83°x55°
14. Розмір дисплея: 3,5 дюйма
15. Накладання зображення, контурне злиття, зображення в зображенні, тепловізійне, видиме
16. Мова: ⽂(), ⽂(), англійська, французька, німецька, іспанська, нідерландська, ⽇, корейська
17. Порт: USB Type-C (підтримка заряджання та експорту даних)
18. Батарея: літієва батарея ємністю 2600 мАг
19. Час роботи: 4 години (повна потужність)
20. Робоча температура: -10°C~+60°C
21. Температура зберігання: -40°C~+85°C
22. Розмір виробу: 230 мм x 100 мм x 90 мм
23. Ємність: 8 ГБ вбудованої пам'яті
24. Формат зображення: JPG
25. Формат відео: Mp4

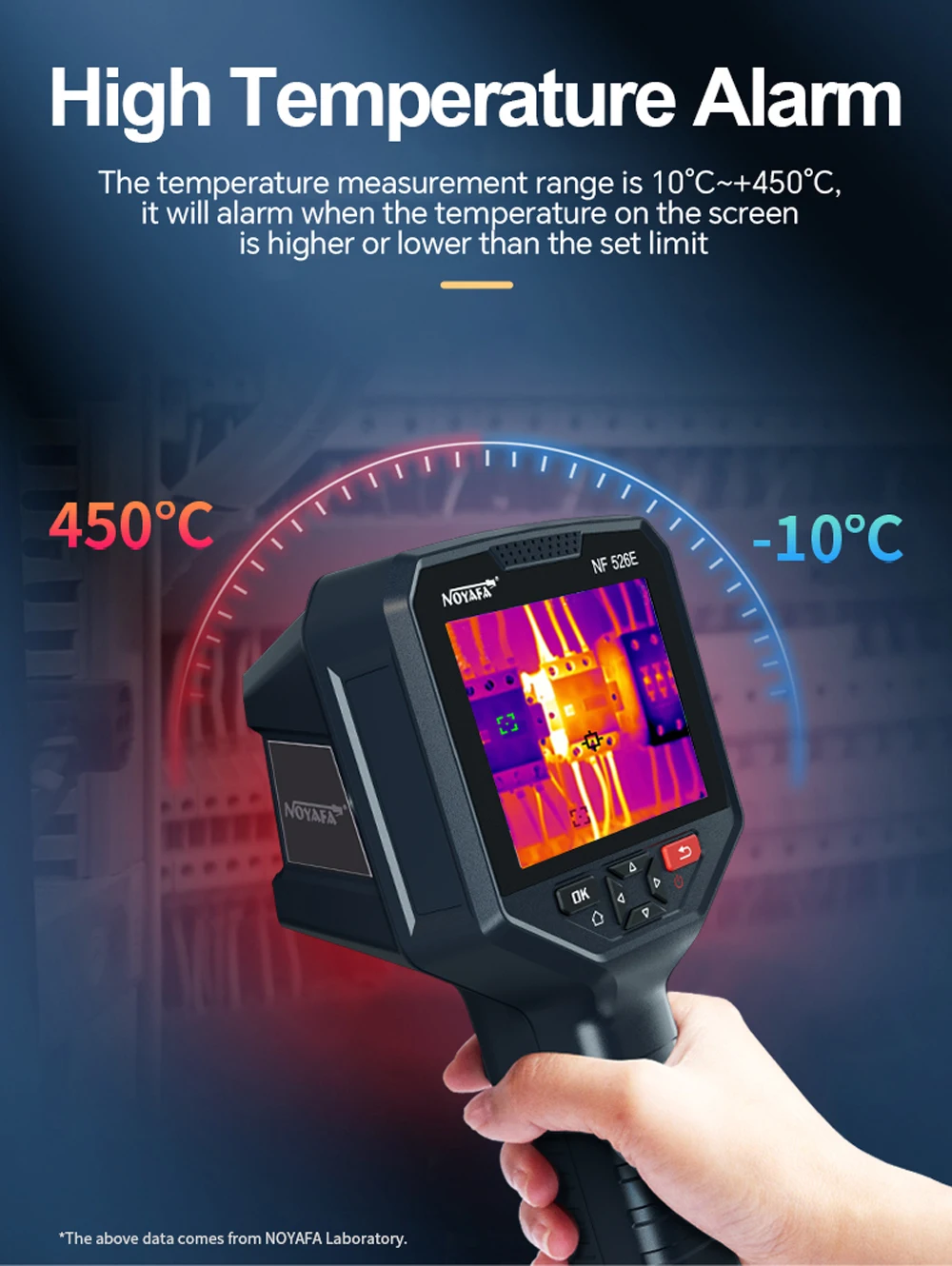

NOYAFA NF526E–  професійний тепловізор для виконання енергоаудиту, дослідження енергонавантажених компонентів та систем у сфері електротехніки, енергорозподілу та механіки.

Тепловізор NF526E оснащений неохолоджуваною матрицею розмірністю 256 х 192, оптична система забезпечує кутову роздільність – 3.79 мрад, (кут огляне 55,6° HFOV ), аналіз здійснюється в широкому температурному діапазоні: від -20°C до 400°C ( в двох піддіапазонах від -20°C до 150°C, та  від 120°C до 400°C ), висока чутливість матриці забезпечує низький рівень теплового шуму від 70 мК (NETD).

Енергоаудит забезпечує суттєве зменшення ймовірності розвитку аварійних ситуацій на енергорозподільчих майданчиках за рахунок раннього діагностування дефектів.

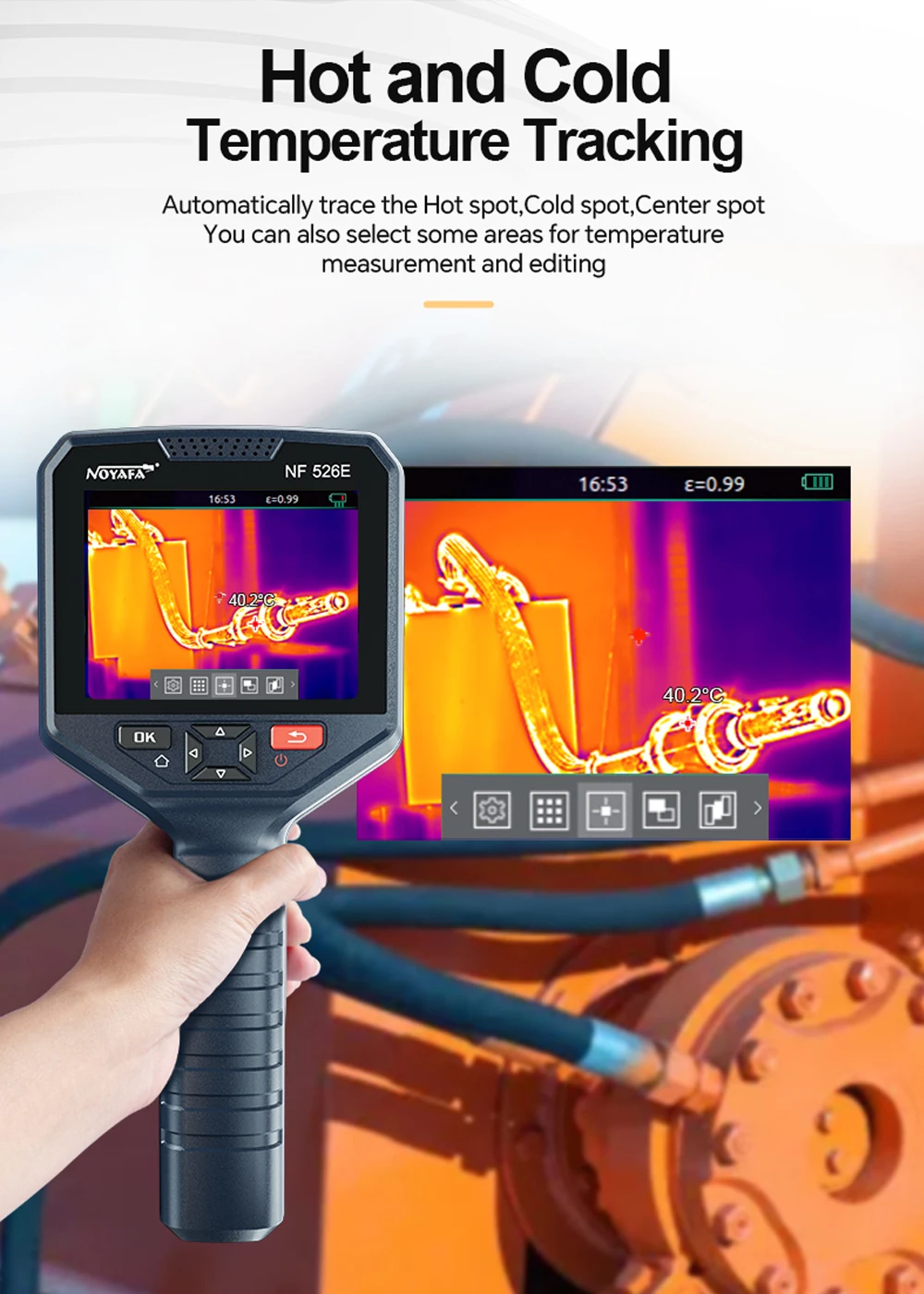

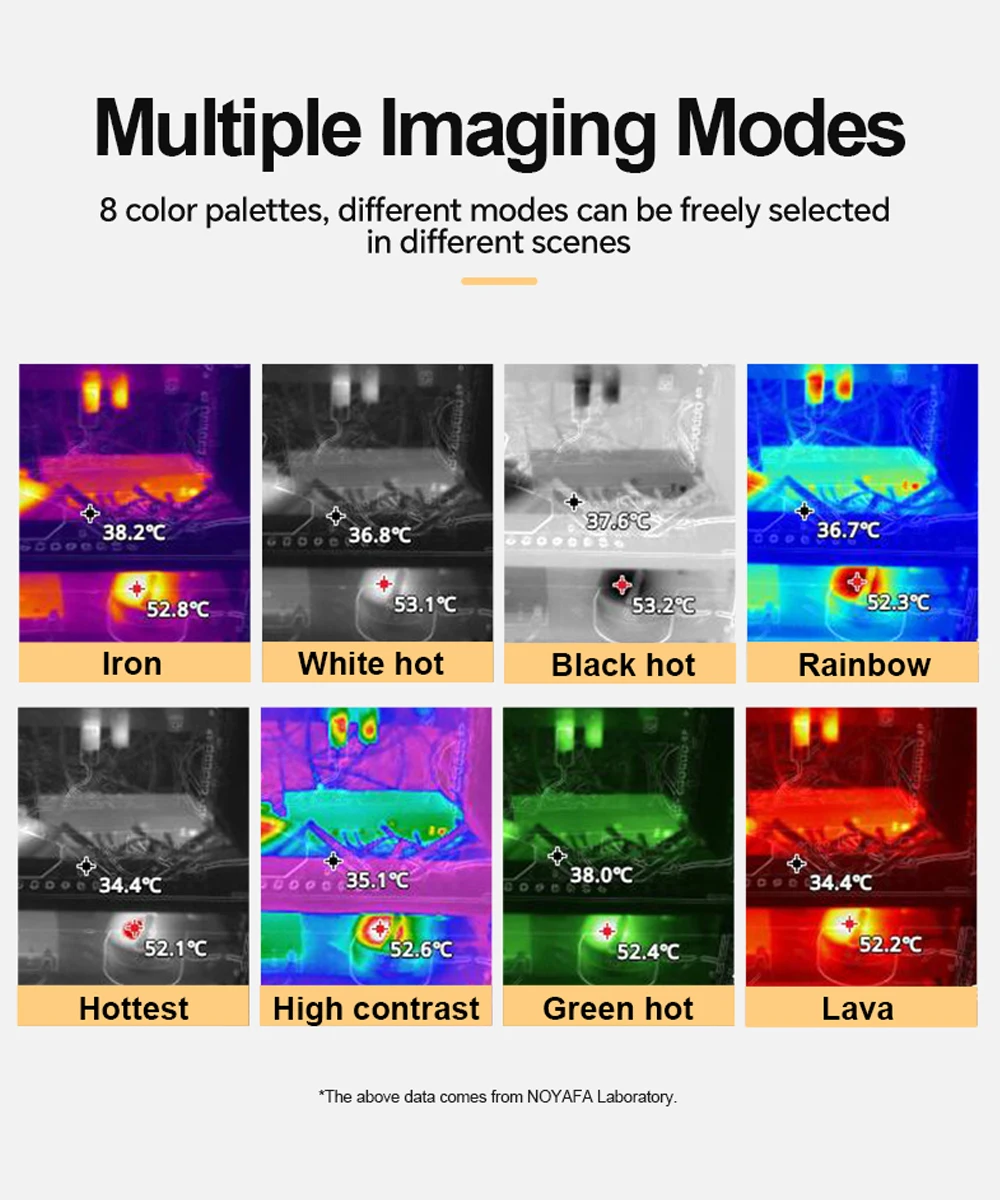

Для створення теплового зображення пропонується 8 палітр (Iron Red, Rainbow, Red hot, Black hot, White hot, High contrast, Green hot, Lava pattern), вимірювання температури забезпечується не тільки в центральній зоні, центр котрої позначений маркером, а також авто-маркерами MIN / MAX, а також в обраній зоні контролю.

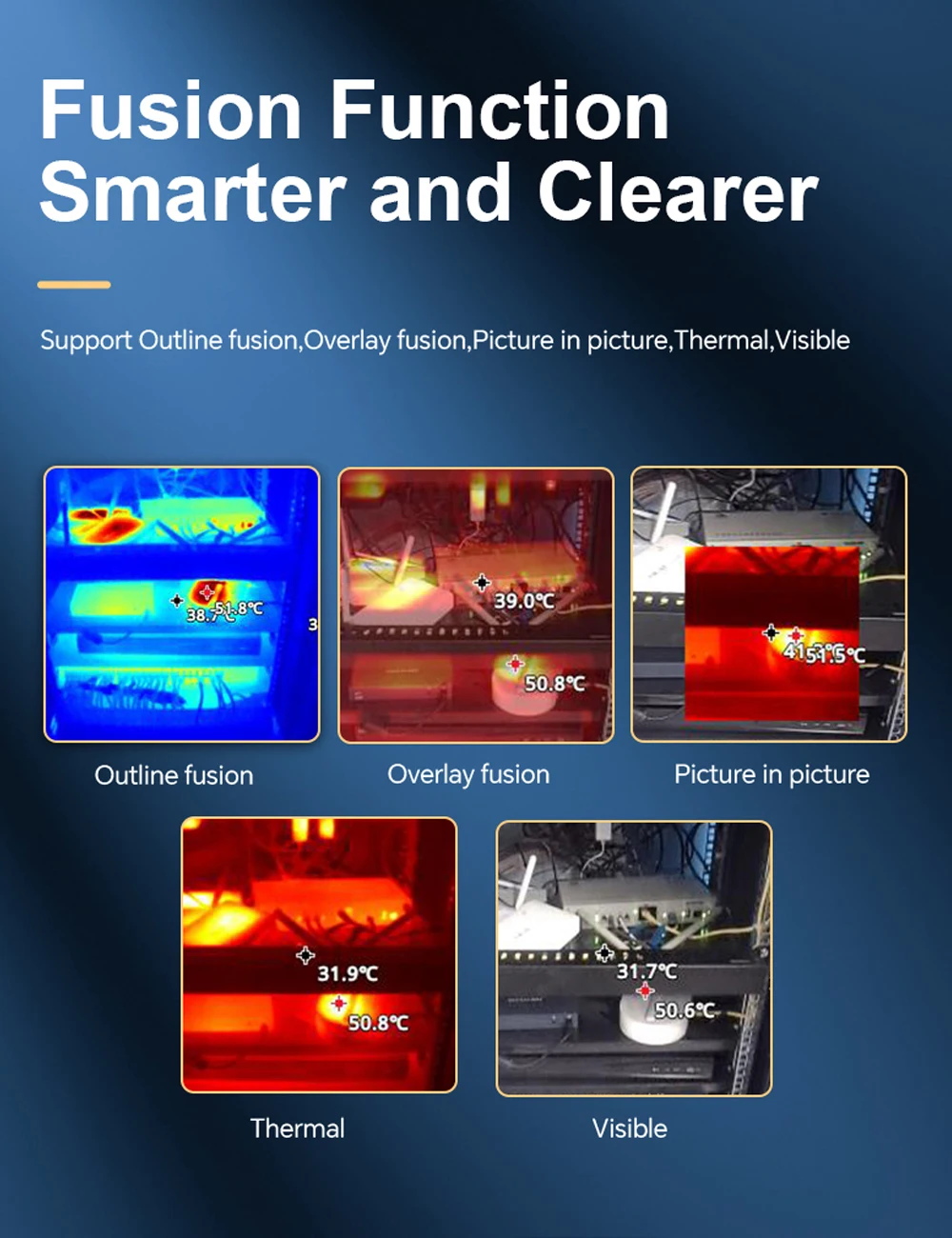

Для більш єфективного аналізу забражень застосовується 6 режимів візуалізації:

• Накладення (Overlay Fusion)
Цей режим поєднує теплове зображення з видимим, накладаючи теплову інформацію на звичайну картинку. Дає змогу краще ідентифікувати об’єкти в сцені завдяки поєднанню форми (видиме світло) та температурного профілю. Дуже корисний у ремонті обладнання, електриці, інспекціях.

• Контурне накладення (Outline Fusion)
У цьому режимі теплове зображення накладається на видиме, виділяючи лише контури об’єктів за температурними межами. Забезпечує високу точність і зручність у виявленні нагрітих елементів без втрати загальної візуальної сцени. Корисно для діагностики нагріву в деталях або механізмах.

• Картинка в картинці (Picture-in-Picture)
Маленьке теплове вікно вставляється всередину повноекранного видимого зображення (або навпаки). Дозволяє одночасно бачити температуру і реальну сцену, не перемикаючись між режимами. Зручно для швидкої оцінки умов у польових умовах.

• Тепловізійне (Thermal Only)
Відображається лише теплове зображення, без будь-яких елементів видимого світла. Дає максимальну концентрацію на температурній інформації. Оптимально підходить для темних, задимлених або нічних умов, де видиме зображення неінформативне.

• Видиме (Visible Only)
Звичайне зображення з камери без теплового аналізу. Може використовуватись для документування, орієнтування в просторі або фіксації загального вигляду сцени.

ПЕРЕВАГИ ТА ФУНКЦІОНАЛЬНІ ОСОБЛИВОСТІ тепловізора NOYAFA NF526E:

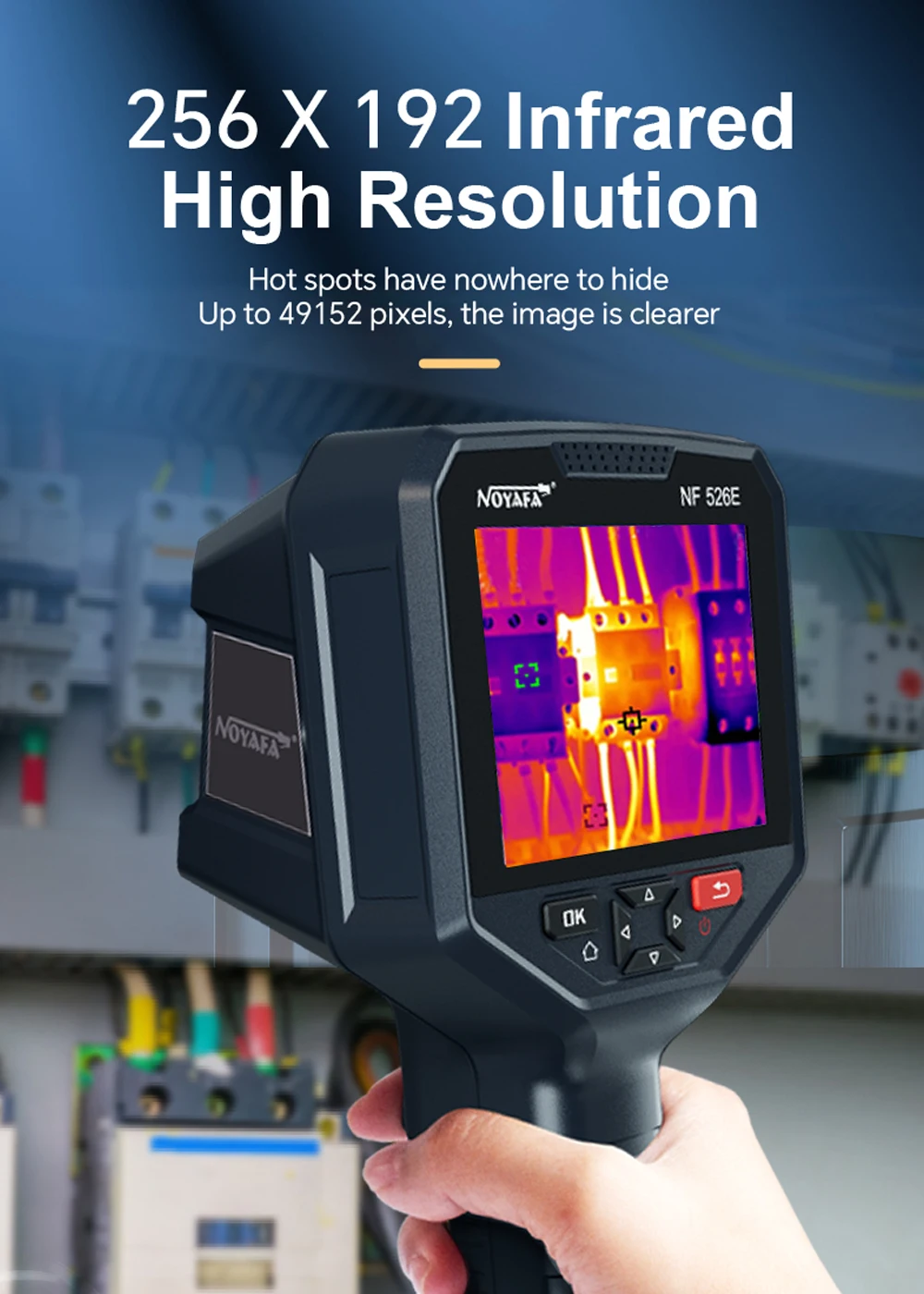

• IR-детектор: неохолоджуваний 256 x 192, спектральний діапазон: від 8 мкм до 14 мкм
• Фокус фіксований, кут огляду (HFOV): 55,6°, просторова роздільна здатність 3,79 мрад
• Температурний діапазон: від -20 °C до 400 °C, роздільна здатність: 0,1 °С, базова точність: ±2°С ± 2%
• Об'єктив: атермований з фіксованим фокусом
• Частота кадрів: 25 Гц
• Спектральний діапазон: від 8 мкм до 14 мкм

• Теплова чутливість NETD: 70 мК при 25℃
• Режими вимірювання температури: підтримується вимір найвищої, найнижчої, центральної температури по всьому екрану, а також регіональне вимірювання
• Палітри: Iron Red, Rainbow, Red hot, Black hot, White hot, High contrast, Green hot, Lava pattern

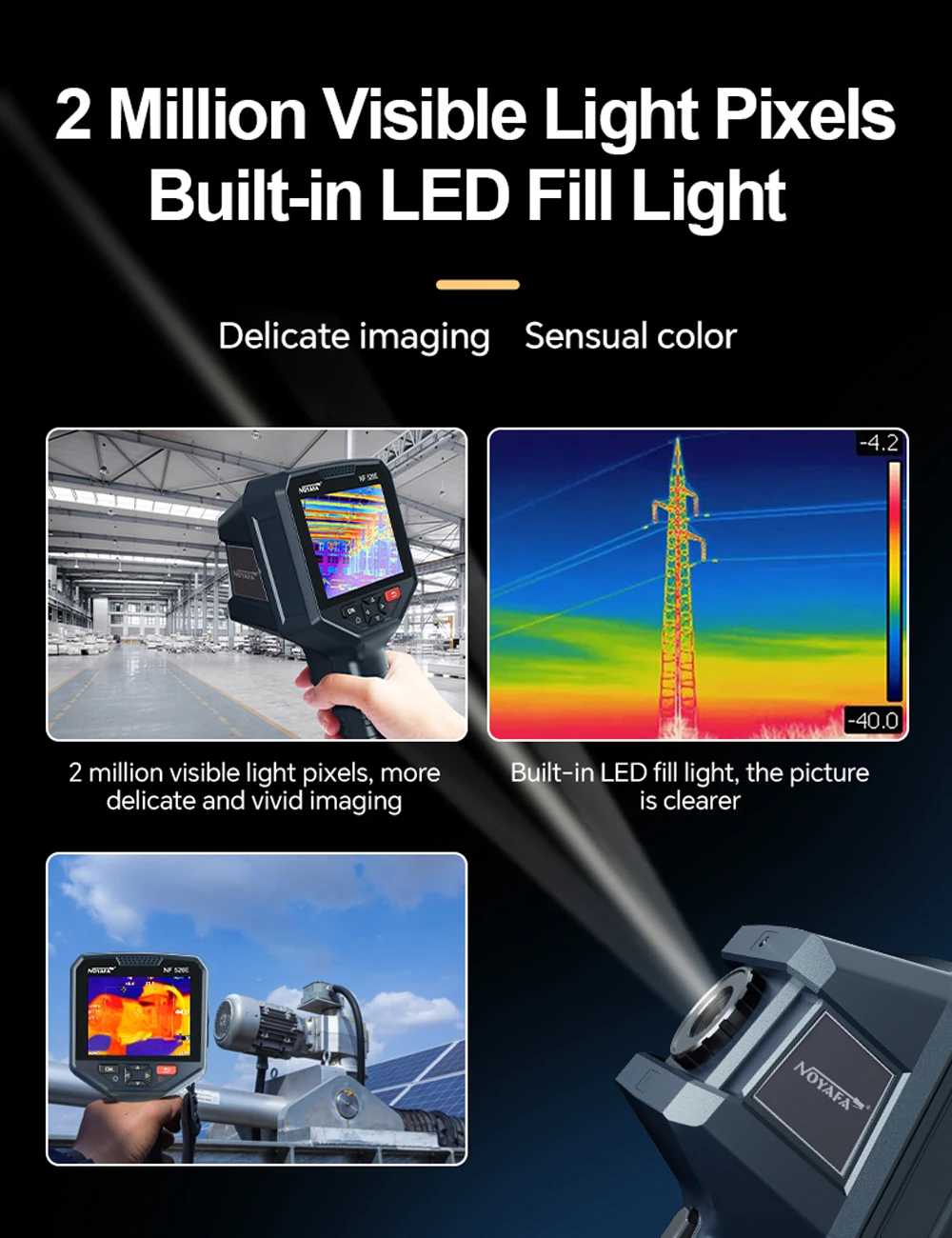

• Кут огляду камери 720P видимого світла, FOV: 55°х83°
• Режими зображення: накладення (Overlay fusion), контурне накладення (Outline fusion), "Картинка в картинці" (Picture-in-Picture), тепловізійне, видиме
• Робоча температура: -10℃ ~ +60℃, зберігання: -40℃ ~ +85℃
• Формат збереження: зображення JPG, відео MP4

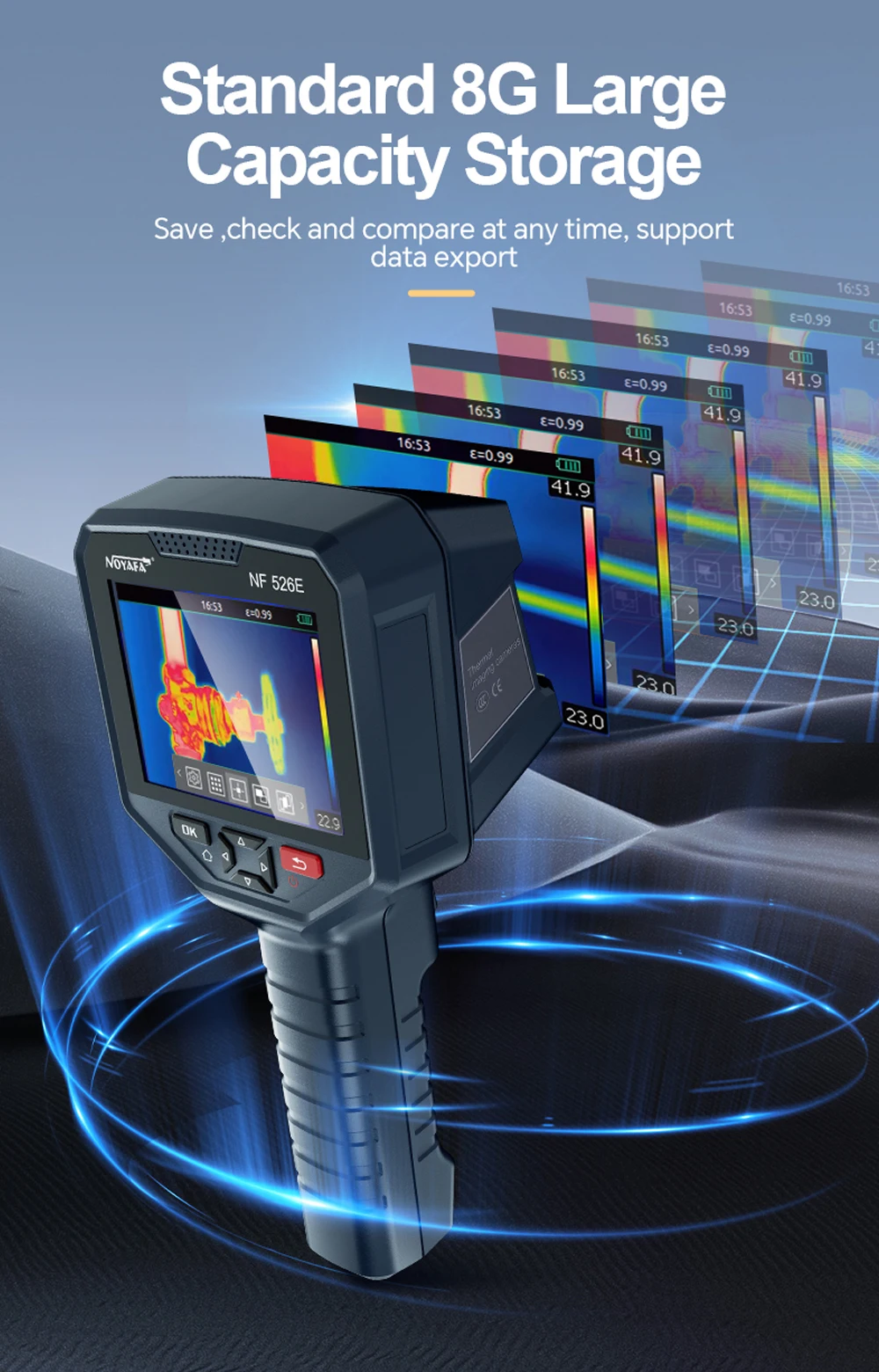

• Вбудована пам’ять: 8G

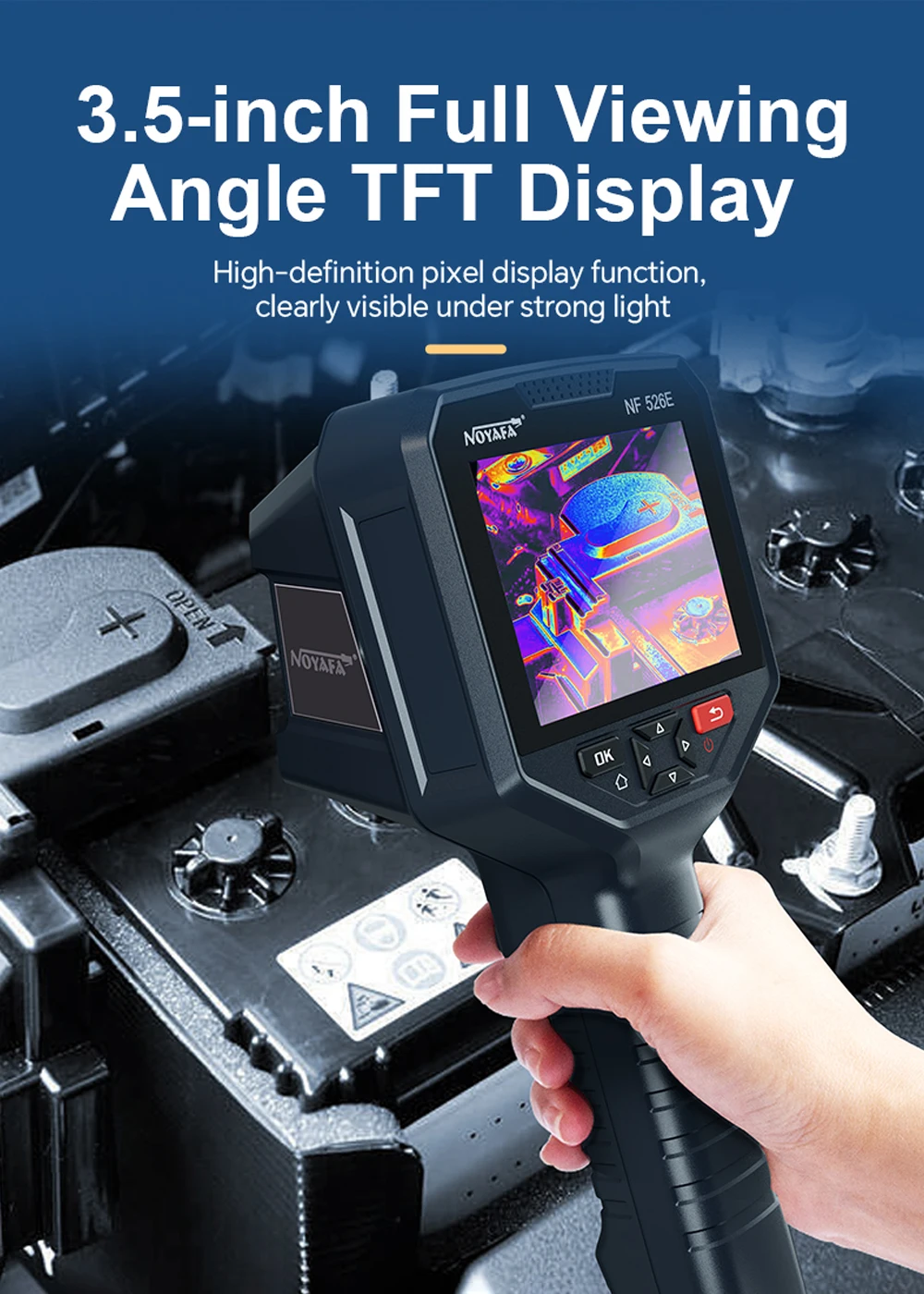

• Дисплей: 3.5-inches TFT LCD, роздільна здатність дисплея: 320 x 240 пікселів

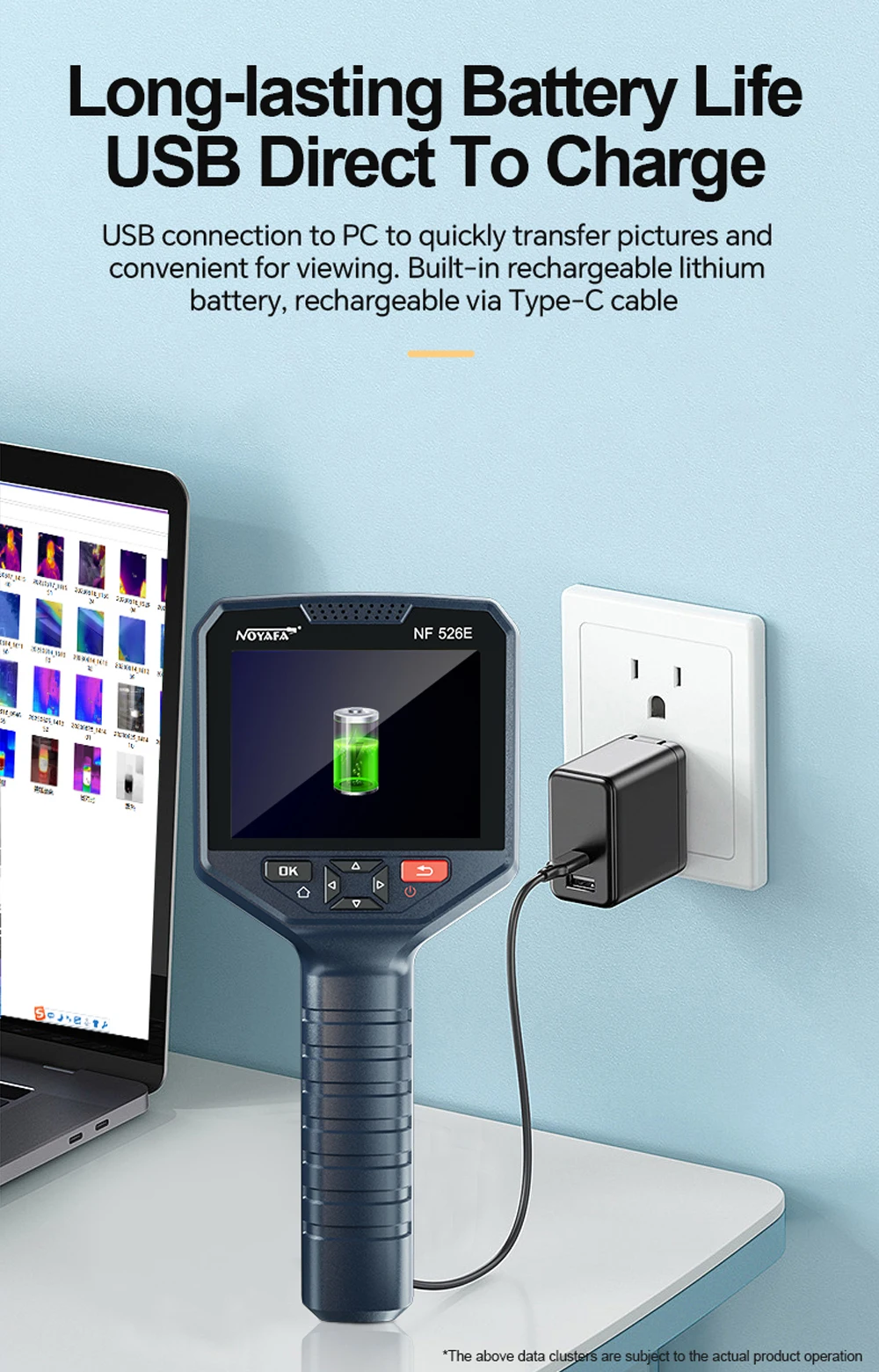

• Інтерфейси: Type-C USB (використовується також для зарядки акумулятора)
• Живлення: вбудований акумулятор Li-ion , 3.7V ємністю 2800mAh., 4 години при повному заряді

• Габарити: 222 x 97 x 90 мм, вага: 333 гр. (розмір упаковки: 270 × 154 × 114 мм вага: 859 г.).

Скачати керівництво користувача тепловізора NOYAFA NF526E (eng. pdf.)

 Скачати програмне забезпечення для документування та аназізу

КОМПЛЕКТ ПОСТАЧАННЯ тепловізора NOYAFA NF526E:
• Тепловізор NOYAFA NF526E • Акумулятор (батарея вбудована) • Чохол • USB-кабель • Документація.
